vSphere Replication 8.2 - 建立獨立的複寫網路流量

在 vSphere Replication 6 以前的版本，管理流量與複寫流量是跑在同一張網路介面上，沒辦法獨立開來，要在 VR6 之後的版本才有將複寫流量獨立的功能。本文將透過兩台實體主機模擬兩個 Site 的複寫情境，並說明如何設定及建立獨立的複寫網路

LAB 架構說明

LAB 環境架構圖

兩台 ESXi 的 VMKernel 配置一樣，vmk0 為 ESXi Management 使用，vmk1 為 vSphere Replication 使用，vmk2 為 vSphere Replicaton NFC 使用。vSphere Replication Appliance 分別佈署在兩個 Site，且新增額外兩張網卡對應至 Replication 和 NFC 的網段。 vSwitch 的配置如下

 vSphere Replication Appliance 佈署及設定

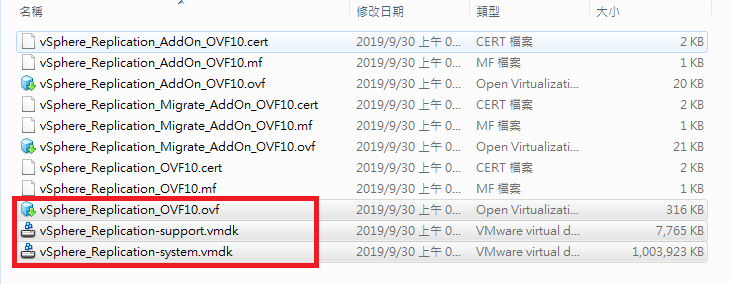

vSphere Replication 的檔案為 ISO 檔，可以掛接給虛擬機或是解壓縮取得 OVF 檔案，佈署 OVF 的過程就不多做說明了

佈署完成後可以先新增網卡再開機，接著透過瀏覽器開啟 https://<IP>:5480 進入管理介面，並在 Network 的頁籤設定 eth1 和 eth2 IP

※ Replication 網段為 1.1.1.0/24，NFC 網段為 1.1.2.0/24；此例兩個 Site 的 Replication 和 NFC 網段都是在 L2，因此不需要額外設定 Static Route

在 VR 的頁籤，設定 IP Address for Incoming Storage Traffic 為 VR Appliance eth1 的IP，設定完成後點選「儲存並重啟服務」

※ 如果是第一次進入管理介面，點選「儲存並重啟服務」後會將 VR 註冊至 vCenter，所以會跳出是否接受 vCenter 憑證的畫面

這時回到 vCenter，會在上方看到 VMware Site Recovery 的 Plugin 已經佈署成功，需要重新登入或是重新整理瀏覽器的訊息

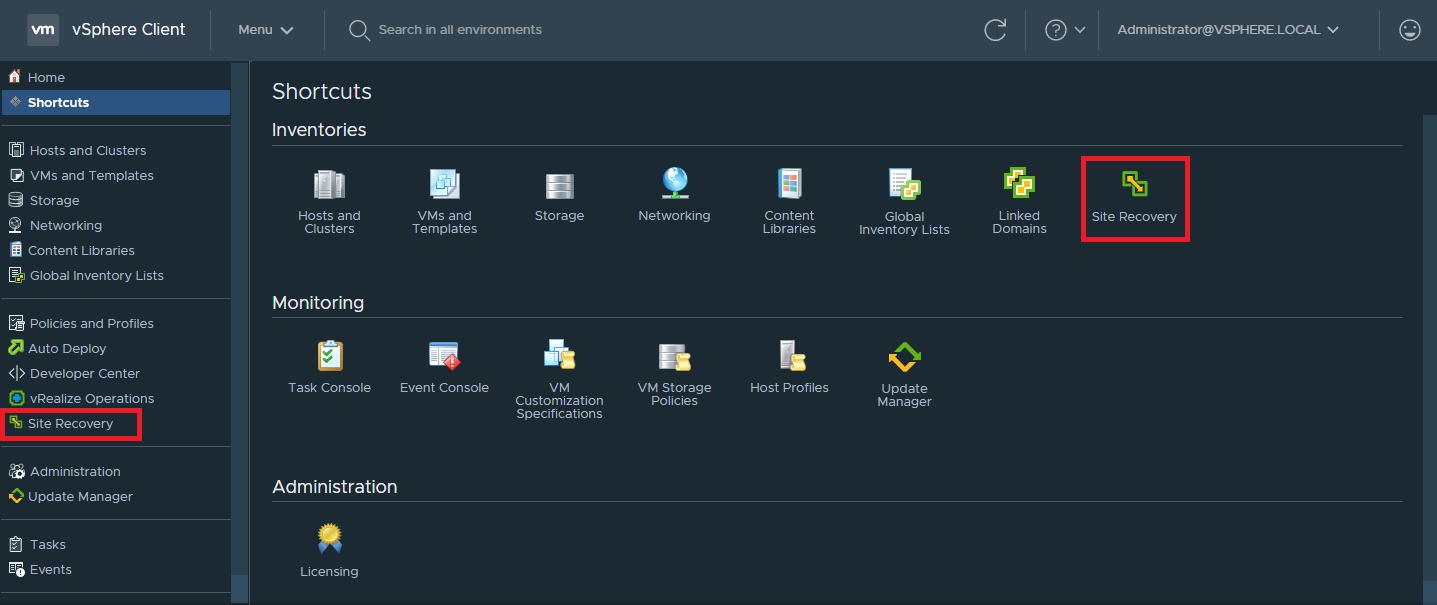

重新登入或是重新整理瀏覽器後，就會在 vCenter 中看到 Site Recovery 的選項了

 Site Recovery 配對

在 Site Recovery 的介面，可以看到目前的 VR 狀態與版本，點選 Open Site Recovery 會在新的分頁開啟管理介面

在 Site Recovery 的管理介面中，首先要設定與另一個 Site 進行配對 (如果只是要在同 Site 做 Replication 則可以忽略配對的步驟)

輸入 SiteB vCenter 的相關資訊，並完成配對

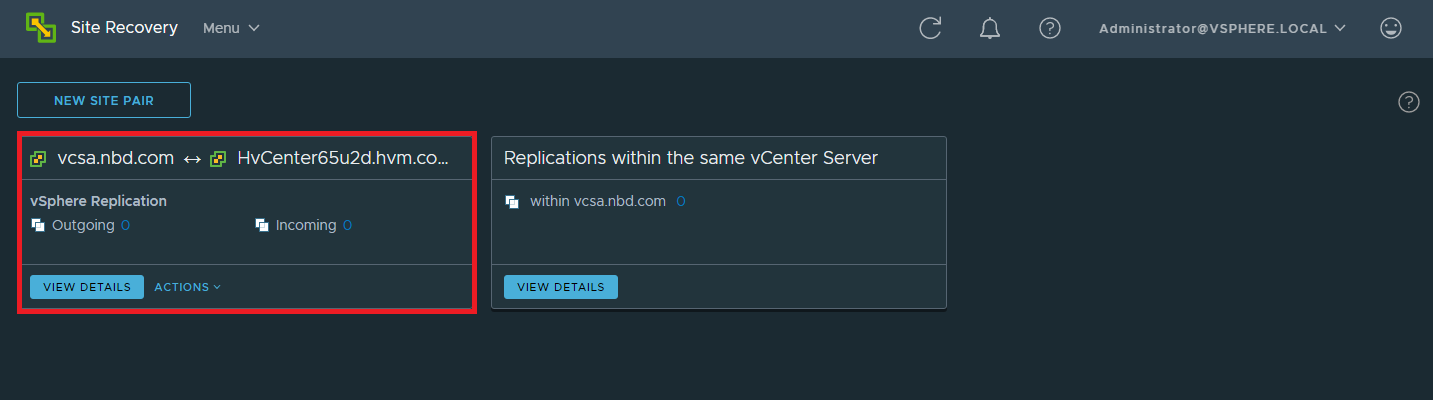

配對完成後，可以看到多了一個配對完成的物件，點選 View Details → 輸入配對的 vCenter 帳號密碼，就可以在同一個介面管理及設定兩個 Site 的複寫作業了

觀察複寫流量

實際將 SiteA 的一台 VM 複寫至 SiteB

從 SiteA 的 vCenter 觀察複寫的網路狀態，vmnic1 主要為資料傳輸的流量

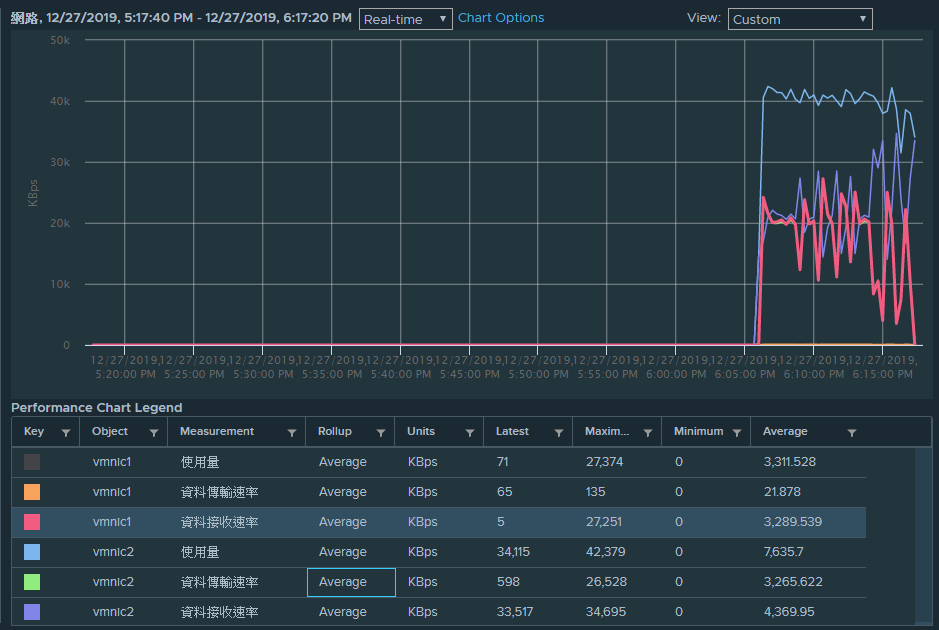

從 SiteB 的 vCenter 觀察複寫的網路狀態，可以看到 vmnic1 主要為資料接收的流量；vmnic2 主要為資料傳輸的流量
